三菱电机（Mitsubishi Electric）作为全球工业自动化领域的领先品牌，其可编程逻辑控制器（PLC）产品以高可靠性、强大功能和广泛适用性著称。其PLC产品线丰富，覆盖从小型简单控制到大型复杂系统的各种需求。以下将系统介绍三菱PLC的主要产品系列及其核心控制模块。

一、 主要产品系列概览

三菱PLC主要分为以下几个系列，分别面向不同层级的应用场景：

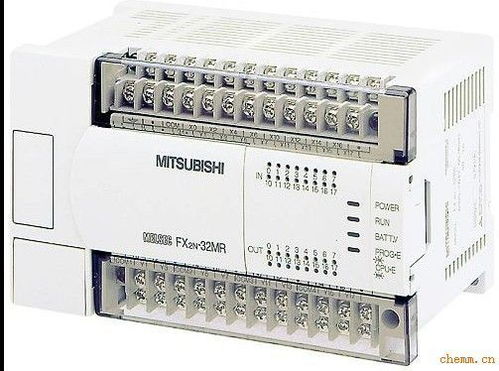

1. FX系列：小型PLC的代表，适用于小型机械设备、单机自动化等。其特点是体积小巧、性价比高、指令丰富。经典子系列包括FX1S、FX1N、FX2N、FX3U、FX3G、FX3S以及最新的FX5U。其中FX5U在保持小型化优势的性能大幅提升，支持以太网通信和更高级的指令。

1. Q系列：中大型PLC的旗舰系列，适用于中大型生产线、过程控制和复杂系统。采用模块化结构，具有极高的处理速度、大容量内存和强大的网络功能。Q系列又分为基本型QCPU（如Q03UDV）和高性能型QCPU（如Q172、Q173等运动控制CPU）。其模块种类极其丰富，是构建分布式控制系统的核心。

1. L系列：在Q系列基础上发展而来，定位为“精简型高性能PLC”。它继承了Q系列的高性能和多网络兼容性，同时通过优化设计，在保持强大功能的前提下，减少了系统配置的复杂性和空间占用，性价比突出。例如L02CPU、L26CPU等。

1. iQ-R系列：目前三菱最新的旗舰PLC平台，代表了其最先进的技术。它采用多CPU协同处理的概念，将顺序控制、运动控制、安全控制、信息处理等多种CPU无缝集成在同一基板上，实现了前所未有的高度集成和超高速处理（纳秒级控制）。R系列是面向未来智能制造和物联网（IoT）的核心控制平台。

1. iQ-F系列：在FX5U成功基础上发展的新一代小型PLC，可视为FX系列的进化版。它在小型机身内集成了以太网、SD卡槽、模拟量等丰富功能，性能比传统FX系列有质的飞跃，非常适合追求高性能的小型设备和作为大型系统的远程IO站。

二、 核心控制模块详解

上述系列主要通过搭配各种功能模块来实现复杂控制。以下是一些关键的控制模块类型：

1. 电源模块：为PLC系统提供工作电源，如Q61P、Q62P等。分为AC输入和DC输入类型。

1. CPU模块：系统的“大脑”，执行用户程序、处理数据。不同系列的CPU模块性能差异巨大，如FX5U-32MT/ES、Q03UDVCPU、R08CPU等。CPU模块决定了系统的处理能力、程序容量和基本功能。

1. 输入/输出模块：与现场设备连接的桥梁。

• 数字量模块：处理开关信号，如QX41（输入）、QY42P（输出）。

• 模拟量模块：处理连续变化的电压/电流信号（如温度、压力），进行A/D和D/A转换，如Q64AD、Q68DAV等。

• 特殊功能模块：包括高速计数模块（如QD62）、定位控制模块（如QD75P4）、温度控制模块等，用于处理特定高性能任务，减轻CPU负担。

1. 智能功能模块：具备独立处理能力的模块，如运动控制模块（用于多轴精确定位）、网络通信模块（如以太网模块QJ71E71-100、CC-Link IE现场网络模块、串行通信模块等）、过程控制模块等。

1. 网络模块：构建工厂信息网络的核心。三菱拥有强大的网络体系，如CC-Link、CC-Link IE（控制与信息网络）、MELSECNET/H等。相应的网络模块（如QJ71LP21、QJ71GP21-SX）用于PLC与远程IO站、其他PLC、人机界面（HMI）及上层信息系统的互联互通。

1. 冗余系统模块：主要用于Q系列和R系列，构建高可用性系统。包括冗余CPU、冗余电源和冗余网络模块，当主系统发生故障时，备用系统可无扰动切换，确保连续生产，适用于化工、电力等不能停机的关键场合。

三、 选型与应用趋势

选择三菱PLC时，需综合考虑控制规模、响应速度、功能需求（如运动控制、网络通信）、扩展性及成本。目前，整体趋势是向高度集成化、网络化和智能化发展：

• 集成化：如iQ-R系列的多CPU集成，将多种控制功能融合于一体，简化了系统配置和编程。
• 网络化：强调开放性和互联，Ethernet/IP、PROFINET等工业以太网协议的兼容性越来越强，便于对接IT系统，实现工业物联网（IIoT）。
• 智能化：PLC不仅完成逻辑控制，还越来越多地承担数据采集、边缘计算和初步分析的任务，为上层MES/ERP系统提供数据支持。

三菱PLC通过其清晰的产品系列划分和种类繁多的功能模块，为各行各业的自动化项目提供了灵活、可靠且面向未来的解决方案。从经典的FX系列到前沿的iQ-R系列，工程师可以根据具体需求构建最合适的控制系统。
